螺栓表面处理工艺全解析：从颜色看防腐性能与适用场景

设备运维 2025-12-30

螺栓颜色是表面处理工艺的直观体现，直接影响其防腐性能、机械特性及使用寿命。本文系统梳理氧化发黑、镀锌、电泳、达克罗等主流工艺的技术原理、核心特点与典型应用，提供基于环境、强度、功能需求的选型指南，助力在功能、可靠性与经济性间做出最优决策。

螺栓，作为我们生活中、工作中不可或缺的紧固件，它外表颜色并非简单的审美选择，而是其内在表面处理工艺的直接体现，这层“外衣”决定了螺栓的防腐性能、机械特性、使用寿命及适用场景。今天我们就揭开螺栓颜色的表象，梳理一下螺栓常见的各类表面处理工艺，共同剖析一下他们的技术原理与差异。

01黑色系：经典与功能的融合

黑色系螺栓通常给人以坚固、专业的视觉印象，但其背后的技术路径多样，性能差异显著。接下来我们分别看看。

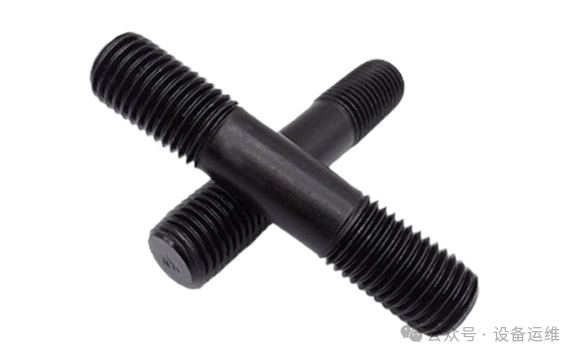

1. 氧化发黑/发蓝

工艺原理：通过化学或高温方法，使钢铁表面与碱性溶液或热空气反应，生成一层致密的四氧化三铁（Fe₃O₄）薄膜，厚度通常仅为0.6-1.5微米。此过程不涉及金属沉积。
核心特点：该工艺成本最低，操作简便。然而，其生成的氧化膜极薄，防腐能力非常有限，中性盐雾试验生锈时间通常仅为3-5小时。因此，氧化发黑后的螺栓必须配合涂覆防锈油使用，利用油膜隔绝空气与水汽，方能实现短期防锈。其黑色外观实为氧化膜的光学干涉色，并非涂层颜色。
典型应用：对防腐要求不高的普通工具、机械设备内部结构件及一些注重黑色统一外观的非关键连接部位。

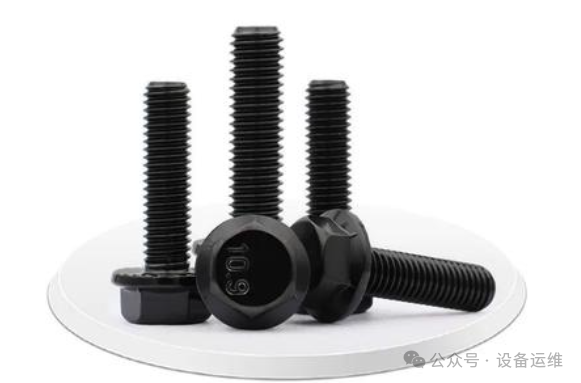

2. 镀黑锌

工艺原理：在电镀锌的基础上，对锌镀层进行特殊的黑色钝化处理。钝化液中的特定成分（如银盐、铜盐等）与锌反应，形成黑色转化膜。
核心特点：防腐性能显著优于氧化发黑，盐雾试验时间可达12小时左右。它兼具电镀锌的阴极保护作用和钝化膜的屏障保护，色泽为均匀的深黑或黑灰色，外观质量较好。
典型应用：需要一定防腐能力且追求黑色外观的场合，如小家电外壳固定、电子产品内部结构、摄影器材及部分户外黑色护栏的安装。

3. 电泳黑

工艺原理：属于有机涂层技术。将工件浸入水溶性黑色电泳漆中，在电场作用下，漆液中的树脂和颜料向阳极（或阴极）工件沉积，形成均匀涂层，再经烘烤固化。
核心特点：涂层均匀致密，无电镀工艺的边角效应，能覆盖复杂工件内外表面。防腐性能优异，盐雾试验可达300小时以上，甚至更高。涂层还具备良好的耐磨性和耐化学品性。颜色为纯正的漆黑色。
典型应用：对防腐和外观均有高要求的场景，如高端汽车底盘部件、精密仪器、户外高价值设备及建筑幕墙的紧固。

02银白色系：通用与专业的平衡

银白色是螺栓最经典的颜色谱系，涵盖了从经济通用到专业高端的多种解决方案。下面我们再分别看看他们有哪些？

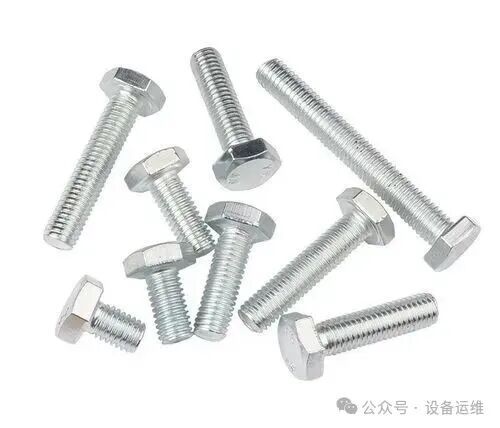

1. 镀白锌（电镀锌）

工艺原理：利用电解原理，在螺栓表面沉积一层纯锌。通常后续会进行蓝白色钝化（三价铬或无色钝化），形成一层极薄的透明转化膜以增强防护。
核心特点：这是最经济、应用最广泛的防腐工艺。锌层作为牺牲阳极，能有效保护基体钢铁。其防腐能力中等，盐雾试验时间因厚度而异，通常在24-72小时范围。但该工艺存在氢脆风险，尤其对于8.8级及以上的高强度螺栓，需进行严格的去氢处理。外观为带蓝白色调的闪亮银白色。
典型应用：绝大多数室内及一般室外环境的工业与民用领域，如家具组装、机械设备、钢结构连接等。

2. 镀镍

工艺原理：通过电化学方法在基体上沉积一层镍。可以是装饰性光亮镍，也可以是功能性暗镍。
核心特点：镀层外观光亮华丽，具有优秀的耐磨性和一定的耐腐蚀性（盐雾试验约6-12小时）。其防护原理主要为物理屏障。成本高于镀锌，且同样有氢脆风险。镀镍层在潮湿环境中可能诱发其下钢铁发生点蚀。
典型应用：主要用于装饰性部件、卫浴五金、需经常拆卸的精密仪器连接件，以及对电磁屏蔽有轻度要求的场合。

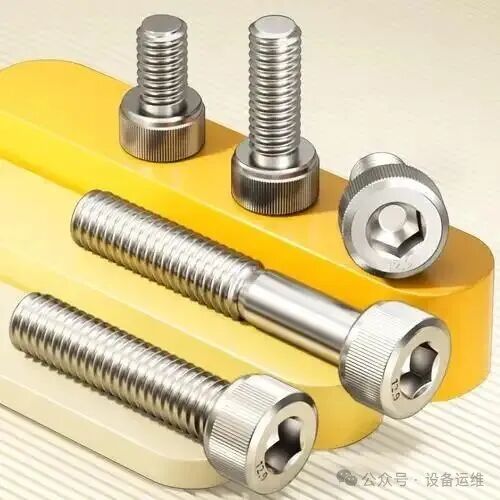

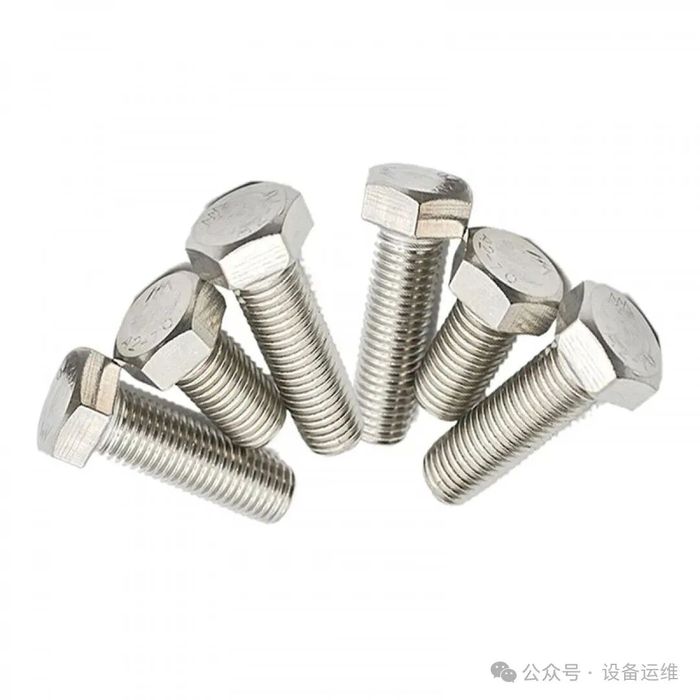

3. 不锈钢本色

工艺原理：并非表面涂层，而是螺栓基体材料本身即为奥氏体（如304、316）或马氏体（如410）不锈钢。其防锈能力源于合金中铬（Cr）元素形成的致密钝化膜。
核心特点：防腐性能取决于材质，如SUS304适用于一般户外（盐雾48-96小时），SUS316则耐酸碱和盐雾能力更强。强度范围广，无氢脆问题。但成本高，且部分低牌号不锈钢在含氯离子环境中可能发生应力腐蚀开裂。
典型应用：食品加工设备、医疗器械、化工装置、船舶、沿海建筑等高腐蚀性环境及对卫生要求严格的领域。

03彩色系：标识与性能的兼顾

彩色螺栓不仅用于区分规格，其颜色往往直接关联特定的钝化工艺和防腐等级。这个系列不多见，我们看看有哪几种罕见品种。

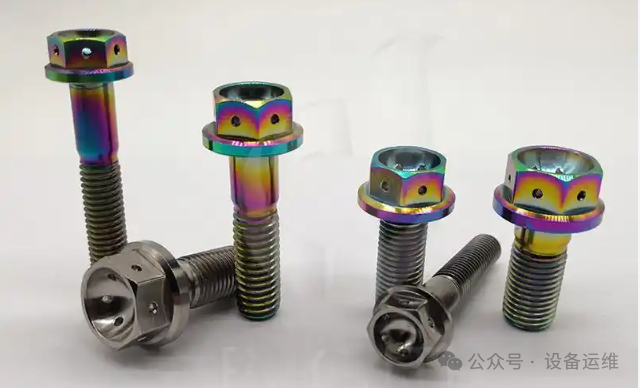

1. 镀彩锌/黄锌

工艺原理：电镀锌后，在含六价铬或三价铬的彩色钝化液中进行处理，生成较厚的钝化膜，因膜层干涉呈现出彩虹色或黄绿色。
核心特点：钝化膜本身提供了额外的屏障保护和自修复能力。在镀锌层厚度相同时，彩色钝化的防腐性能优于蓝白钝化，盐雾试验时间可延长至72-200小时，甚至更高，具体取决于钝化类型和封闭工艺。六价铬钝化正被环保的三价铬钝化替代。
典型应用：汽车零部件、电力设施、通用机械等行业，常用于需要中等偏上防腐且可能需颜色标识螺栓等级或工位的场景。

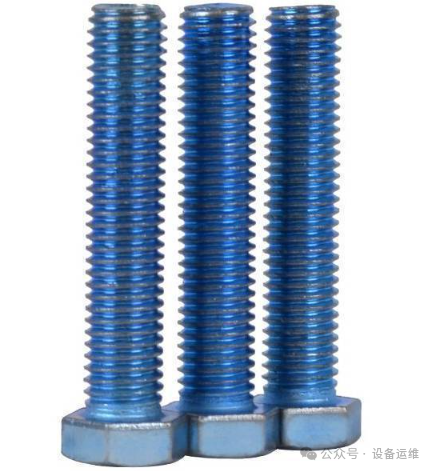

2. 镀蓝锌（蓝白锌）

工艺原理：电镀锌后，在特定的钝化液中形成带蓝色调的较薄钝化膜。
核心特点：其防腐性能介于白锌和彩锌之间，盐雾试验时间通常在48-120小时左右。外观为均匀的淡蓝色，色泽清爽。
典型应用：对防腐有一定要求，且偏好浅色系外观的电子产品、电器外壳、高端钣金件连接等。

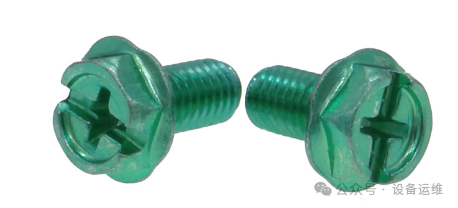

3. 镀绿锌（军绿色）

工艺原理：采用特殊的墨绿色钝化工艺，通常含有特殊的有机物或硅酸盐封闭剂。
核心特点：这是钝化工艺中防腐性能的佼佼者，盐雾试验时间可达200小时以上。涂层较厚，呈现深军绿色，手感略显油腻，耐磨性稍差。
典型应用：军事装备、户外重工机械、长期暴露于恶劣环境但又不适合热浸锌的紧固件。

04高性能涂层：超越颜色的技术典范

此类工艺颜色可能不鲜艳，但代表了防腐技术的顶峰。应该说这个不罕见，相信很多朋友都用过。

1. 达克罗（锌铝涂层）

工艺原理：将含有超细锌鳞片、铝鳞片、铬酸及有机物的浆料浸涂或喷涂于工件上，经高温（300℃左右）烘烤固化，形成多层叠瓦状的无机-有机复合涂层。
核心特点：无氢脆，防腐性能极佳（中性盐雾试验可达600-1000小时以上），耐热性高（可耐300℃）。涂层呈亚光银灰色或可根据要求调整为黑色等。缺点是不导电，对螺纹精度有影响，且不适合点接触的导电连接。
典型应用：汽车底盘、发动机等高热高腐蚀部位；高铁、电力铁塔；高强螺栓（10.9级、12.9级）的标准防腐方案。

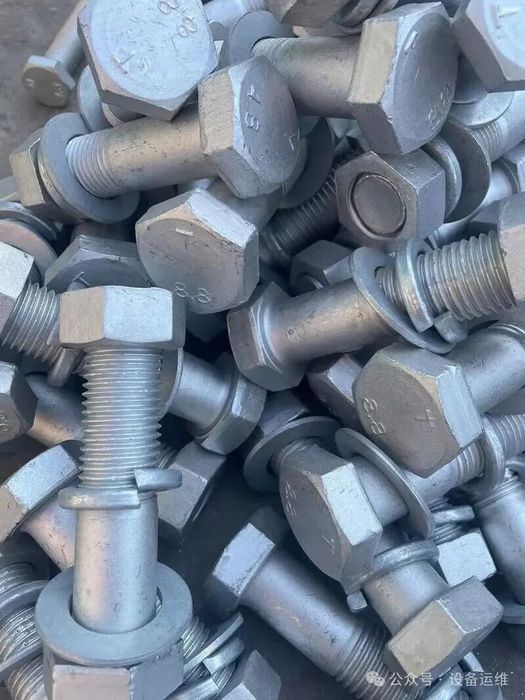

2. 热浸镀锌

工艺原理：将酸洗后的螺栓浸入约450-480℃的熔融锌液中，形成锌-铁合金层及纯锌层。
核心特点：镀层厚（通常50-150微米），寿命长，是重防腐的经典手段。但涂层厚重、不均匀，易形成锌瘤，影响螺纹配合，需后期攻丝。高温可能对高强螺栓的力学性能产生不利影响。
典型应用：输电铁塔、高速公路护栏、大型户外钢结构、桥梁等长期暴露于大气中的基础设施。

05选择指南：从颜色回归本质

我们日常工作中或者工程建设中，选择合适的螺栓表面处理，个人觉得应遵循以下逻辑：

环境决定需求：明确螺栓将面临的腐蚀因素（湿度、盐分、化学品、温度）。室内干燥环境可选经济型工艺；户外、潮湿、工业大气环境需选择镀彩锌、热浸锌或达克罗；严苛环境（如化工、海洋）应优先考虑不锈钢、达克罗或特种涂层。
强度匹配工艺：对于8.8级及以上高强度螺栓，应优先选用无氢脆风险的工艺，如达克罗、磷化、渗锌或粉末渗锌。若必须用电镀锌，则必须规定并验证去氢处理的有效性。
功能附加考量：若有导电要求（如接地），应避免达克罗等不导电涂层；需要反复拆卸的部位，可考虑镀镍或带有润滑涂层（如PTFE）的螺栓；有食品接触要求的，必须使用特定牌号的不锈钢或通过相关认证的涂层。
成本与环保综合评估：在满足性能的前提下，平衡初始成本与全寿命周期成本。同时，关注环保法规（如RoHS、REACH），优先选择无铬（Cr(VI)）或三价铬钝化等环保工艺。

06简单总结

螺栓的颜色世界，实质上是一部浓缩的材料科学与表面工程发展史。从古老的热发蓝到现代的无铬达克罗，每一种颜色都对应着一套独特的技术解决方案。我们在选用时，绝不能“以貌取栓”，而应深入理解其颜色背后的工艺本质、性能参数与适用边界，从而在功能、可靠性与经济性之间做出最优决策。未来，随着环保法规的趋严和性能要求的提升，螺栓表面处理技术将继续向着更环保、更智能、功能一体化的方向演进。

文章内容来源设备运维，流程工业整理编辑，责任编辑：胡静，审核人：李峥
